Mô đun quang là gì? Định nghĩa và khái niệm cơ bản
Trong thế giới mạng máy tính và viễn thông, thuật ngữ “mô đun quang” xuất hiện ngày càng thường xuyên. Vậy chính xác thì nó là gì và tại sao lại quan trọng đến vậy? Hãy cùng làm rõ khái niệm này một cách đơn giản nhất.
Khái niệm mô đun quang
Mô đun quang, hay còn gọi là optical transceiver, là một thiết bị nhỏ gọn có khả năng cắm nóng (hot-pluggable) vào các cổng trên thiết bị mạng như switch, router hay card mạng. Nhiệm vụ cốt lõi của nó là thực hiện một vai trò “phiên dịch viên” cực kỳ quan trọng: chuyển đổi tín hiệu điện (electrical signal) từ thiết bị mạng thành tín hiệu quang (optical signal) để truyền đi qua cáp quang, và ngược lại, chuyển đổi tín hiệu quang nhận được trở lại thành tín hiệu điện để thiết bị có thể hiểu và xử lý.
Bạn có thể hình dung thế này: dữ liệu bên trong máy tính hay switch của bạn tồn tại dưới dạng các xung điện. Nhưng để truyền đi xa hàng chục, thậm chí hàng trăm kilomet với tốc độ cao và ít suy hao, việc sử dụng ánh sáng qua sợi quang là giải pháp tối ưu. Mô đun quang chính là cây cầu nối liền hai thế giới đó, đảm bảo dữ liệu được “dịch” một cách chính xác và nhanh chóng giữa hai dạng tín hiệu này. Nhờ có nó, chúng ta mới có thể khai thác toàn bộ tiềm năng của mạng cáp quang.
Phân biệt mô đun quang với các thiết bị liên quan khác
Để hiểu rõ hơn về mô đun quang, việc phân biệt nó với các thành phần khác trong hệ thống mạng là rất cần thiết. Nhiều người thường nhầm lẫn giữa mô đun quang, cáp quang và bộ thu phát sóng.
Đầu tiên, hãy so sánh với cáp quang (fiber optic cable). Cáp quang là môi trường truyền dẫn, giống như con đường cao tốc. Nó được làm từ các sợi thủy tinh hoặc nhựa tinh khiết, cho phép ánh sáng truyền qua. Bản thân cáp quang chỉ là một đường dẫn thụ động, nó không tự tạo ra hay đọc tín hiệu ánh sáng. Trong khi đó, mô đun quang là “chiếc xe” chạy trên con đường cao tốc đó. Nó là thiết bị chủ động, tạo ra các xung ánh sáng (phát) và diễn giải các xung ánh sáng nhận được (thu). Nói cách khác, mô đun quang tạo ra tín hiệu, còn cáp quang mang tín hiệu đó đi.
Tiếp theo, hãy phân biệt với “bộ thu phát sóng” (transceiver). Thực chất, mô đun quang chính là một loại bộ thu phát sóng. “Transceiver” là một thuật ngữ chung chỉ bất kỳ thiết bị nào có cả hai chức năng truyền (transmit) và nhận (receive) tín hiệu. Tuy nhiên, trong ngữ cảnh mạng quang, thuật ngữ “mô đun quang” hay “optical transceiver” được sử dụng cụ thể hơn để chỉ các thiết bị nhỏ gọn, có thể cắm vào các cổng tiêu chuẩn như SFP, QSFP trên các thiết bị mạng hiện đại. Sự khác biệt nằm ở tính chuyên dụng và yếu tố hình thức (form factor) đã được chuẩn hóa.
Cấu tạo của mô đun quang trong hệ thống mạng
Mặc dù có kích thước nhỏ bé, một mô đun quang lại chứa đựng bên trong cả một hệ thống phức tạp với nhiều thành phần công nghệ cao. Để hiểu cách nó hoạt động, chúng ta cần khám phá cấu trúc bên trong của nó.
Các thành phần chính
Một mô đun quang tiêu chuẩn được cấu thành từ hai cụm chính: cụm phát và cụm thu, cùng với các mạch điện tử hỗ trợ.
Về phía phát (Transmitter Optical Sub-Assembly – TOSA), thành phần quan trọng nhất là nguồn sáng. Nguồn sáng này có thể là một điốt phát quang (LED) hoặc một điốt laser (Laser Diode). Điốt laser thường được sử dụng cho các ứng dụng cần truyền xa và tốc độ cao (trên cáp quang đơn mode – single-mode fiber) vì nó tạo ra chùm sáng tập trung và mạnh mẽ. Ngược lại, LED thường được dùng cho các khoảng cách ngắn hơn (trên cáp quang đa mode – multi-mode fiber) với chi phí thấp hơn.
Về phía thu (Receiver Optical Sub-Assembly – ROSA), trái tim của nó là một bộ tách sóng quang (photodetector), thường là một photodiode. Linh kiện này có khả năng cảm nhận ánh sáng và chuyển đổi năng lượng của các photon ánh sáng thành dòng điện. Tín hiệu điện này sau đó sẽ được khuếch đại và xử lý.
Ngoài ra, không thể thiếu mạch điều khiển và bảo vệ. Bảng mạch in (PCB) bên trong mô đun chứa các vi mạch (IC) đảm nhiệm việc điều khiển hoạt động của laser, khuếch đại tín hiệu từ photodiode, và đảm bảo tín hiệu được xử lý một cách ổn định và chính xác. Các mạch này cũng giám sát các thông số hoạt động như công suất quang, nhiệt độ, và điện áp.

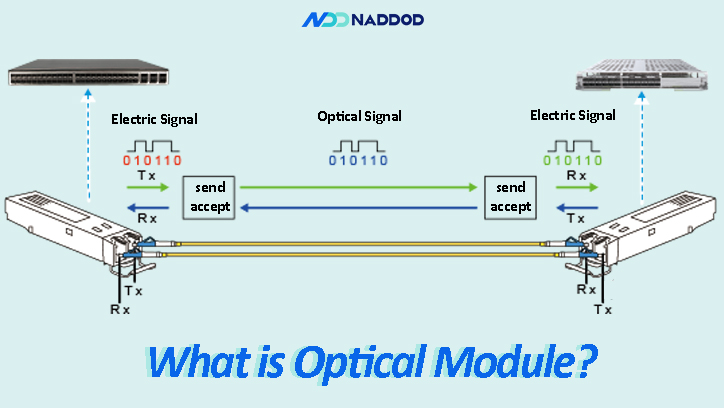

Nguyên lý hoạt động cơ bản
Nguyên lý hoạt động của mô đun quang là một chu trình khép kín của việc chuyển đổi tín hiệu hai chiều. Quá trình này diễn ra liên tục và với tốc độ cực nhanh.
Khi có dữ liệu cần gửi đi, thiết bị mạng (ví dụ như switch) sẽ gửi một chuỗi tín hiệu điện đến mô đun quang. Mạch điều khiển bên trong mô đun sẽ tiếp nhận tín hiệu này và sử dụng nó để điều biến (modulate) hoạt động của điốt laser hoặc LED. Điều này có nghĩa là nó sẽ bật-tắt nguồn sáng với tần số cực cao, tạo ra các xung ánh sáng tương ứng với các bit 0 và 1 của dữ liệu số. Các xung ánh sáng này sau đó được hội tụ và chiếu vào đầu sợi cáp quang để bắt đầu hành trình.
Ở đầu nhận, quá trình diễn ra ngược lại. Các xung ánh sáng từ cáp quang đi vào mô đun và chiếu vào bộ tách sóng quang (photodetector). Photodetector sẽ chuyển đổi các xung ánh sáng này trở lại thành các xung điện yếu. Tín hiệu điện này sau đó được đưa qua một bộ khuếch đại và định hình lại (reshaping) để loại bỏ nhiễu và phục hồi dạng tín hiệu gốc. Cuối cùng, tín hiệu điện sạch và mạnh mẽ này được gửi đến thiết bị mạng để xử lý. Toàn bộ quá trình này diễn ra liền mạch, cho phép hai thiết bị mạng “trò chuyện” với nhau bằng ngôn ngữ ánh sáng.
Chức năng và vai trò của mô đun quang trong truyền tín hiệu quang học
Hiểu được cấu tạo và nguyên lý hoạt động rồi, chúng ta sẽ đi sâu hơn vào việc trả lời câu hỏi: Mô đun quang thực sự làm gì và tại sao nó lại không thể thiếu trong các hệ thống mạng hiện đại?
Chức năng chính của mô đun quang
Mô đun quang thực hiện ba chức năng cốt lõi, tạo thành một chu trình hoàn chỉnh cho việc truyền thông quang học.
Chức năng đầu tiên và quan trọng nhất là truyền tín hiệu (Transmission). Như đã đề cập, nó nhận tín hiệu điện tử từ thiết bị chủ và chuyển đổi chúng thành các xung ánh sáng. Quá trình này đòi hỏi độ chính xác cực cao để đảm bảo rằng thông tin được mã hóa vào ánh sáng một cách toàn vẹn, không bị sai lệch.
Chức năng thứ hai là nhận tín hiệu (Reception). Ở đầu bên kia của liên kết quang, một mô đun khác sẽ thực hiện nhiệm vụ ngược lại. Nó thu nhận các xung ánh sáng yếu ớt sau khi đã di chuyển qua một quãng đường dài trong cáp quang và chuyển đổi chúng trở lại thành tín hiệu điện mà thiết bị mạng có thể hiểu được.
Chức năng thứ ba, tuy không phải lúc nào cũng được tích hợp trực tiếp nhưng là một phần của quá trình, đó là khuếch đại và tái tạo tín hiệu. Trong quá trình thu, tín hiệu điện được tạo ra từ photodetector thường rất yếu và có thể bị méo. Mạch điện tử bên trong mô đun quang sẽ khuếch đại (amplify) tín hiệu này lên mức đủ mạnh và định hình lại (reshape) nó để khôi phục dạng sóng ban đầu, đảm bảo dữ liệu được phục hồi một cách chính xác.
Vai trò trong hệ thống mạng viễn thông và CNTT
Trong bức tranh lớn của hạ tầng mạng viễn thông và công nghệ thông tin (CNTT), mô đun quang đóng một vai trò chiến lược, là nhân tố quyết định đến hiệu suất và khả năng mở rộng của toàn bộ hệ thống.
Vai trò đầu tiên là đảm bảo tốc độ truyền nhanh và băng thông rộng. Mô đun quang là chìa khóa để mở ra tiềm năng của cáp quang, cho phép truyền dữ liệu ở tốc độ gigabit (Gbps) thậm chí terabit (Tbps). Nếu không có chúng, chúng ta sẽ không thể có được mạng Internet tốc độ cao, dịch vụ streaming 4K/8K, hay các trung tâm dữ liệu khổng lồ đang vận hành thế giới số.
Thứ hai, nó giúp giữ tín hiệu ổn định và giảm suy hao. Tín hiệu ánh sáng trong cáp quang ít bị ảnh hưởng bởi nhiễu điện từ (EMI) so với tín hiệu điện trong cáp đồng. Hơn nữa, ánh sáng có thể di chuyển quãng đường rất xa với mức độ suy hao (attenuation) thấp. Mô đun quang, với khả năng phát và nhận tín hiệu quang một cách hiệu quả, giúp duy trì sự toàn vẹn của dữ liệu trên những khoảng cách này, từ vài trăm mét trong một tòa nhà đến hàng nghìn kilomet xuyên đại dương.
Cuối cùng, mô đun quang mang lại tính linh hoạt và khả năng nâng cấp. Do được thiết kế theo các chuẩn cắm nóng, người quản trị mạng có thể dễ dàng thay thế hoặc nâng cấp các mô đun quang mà không cần phải tắt toàn bộ hệ thống hoặc thay thế các thiết bị đắt tiền như switch hay router. Cần nâng cấp từ 1Gbps lên 10Gbps? Chỉ cần thay mô đun SFP bằng SFP+. Cần kết nối ở khoảng cách xa hơn? Chỉ cần chọn một mô đun có công suất laser mạnh hơn. Sự linh hoạt này giúp tiết kiệm chi phí và đơn giản hóa việc bảo trì, mở rộng mạng lưới.
Các loại mô đun quang phổ biến hiện nay
Thị trường mô đun quang rất đa dạng với nhiều loại khác nhau, được thiết kế để đáp ứng các nhuocs cầu cụ thể về tốc độ, khoảng cách và chi phí. Việc hiểu rõ các loại phổ biến sẽ giúp bạn lựa chọn đúng sản phẩm cho hệ thống của mình.

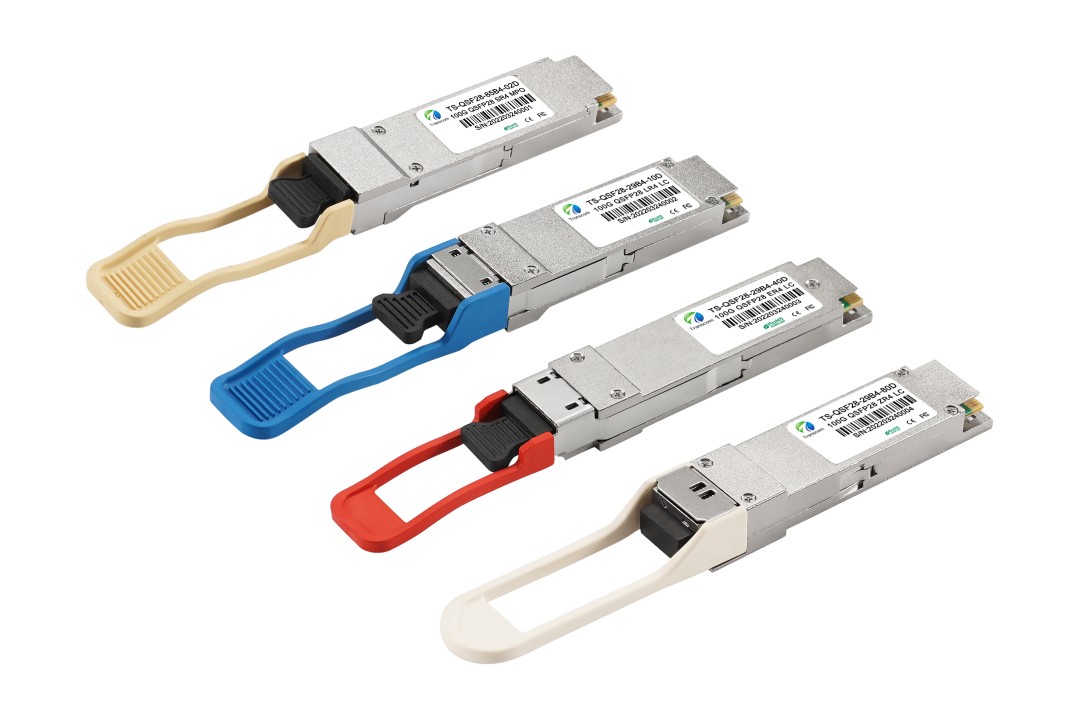

SFP, SFP+, QSFP và các chuẩn mô đun phổ biến
Các mô đun quang được phân loại chủ yếu dựa trên “form factor” (yếu tố hình thức) và tốc độ dữ liệu mà chúng hỗ trợ. Dưới đây là những chuẩn phổ biến nhất mà bạn sẽ gặp.
SFP (Small Form-factor Pluggable): Đây là một trong những loại mô đun quang phổ biến và lâu đời nhất, thường được mệnh danh là “ngựa thồ” của ngành mạng. SFP thường hỗ trợ tốc độ lên đến 1 Gbps (Gigabit per second). Nó được sử dụng rộng rãi trong các mạng doanh nghiệp, kết nối các switch truy cập hoặc kết nối giữa các tầng trong một tòa nhà.
SFP+ (Enhanced Small Form-factor Pluggable): Là phiên bản nâng cấp của SFP, SFP+ có cùng kích thước vật lý nhưng hỗ trợ tốc độ cao hơn nhiều, lên đến 10 Gbps. Điều này làm cho nó trở thành lựa chọn lý tưởng cho các kết nối yêu cầu băng thông cao hơn, chẳng hạn như kết nối giữa các switch lõi (core switch) hoặc kết nối máy chủ trong trung tâm dữ liệu. Một ưu điểm lớn là các cổng SFP+ thường tương thích ngược với mô đun SFP, mang lại sự linh hoạt khi nâng cấp.
QSFP (Quad Small Form-factor Pluggable): Chữ “Quad” có nghĩa là “bốn”. Mô đun QSFP về cơ bản chứa bốn kênh truyền và nhận độc lập. Các phiên bản đầu tiên như QSFP+ kết hợp bốn kênh 10 Gbps để cung cấp tổng băng thông 40 Gbps. Các phiên bản mới hơn như QSFP28 sử dụng bốn kênh 25 Gbps, đạt tổng tốc độ 100 Gbps. Và hiện nay đã có QSFP-DD (Double Density) và OSFP đẩy tốc độ lên 400 Gbps và cao hơn nữa. Các mô đun này là xương sống của các trung tâm dữ liệu hiện đại và mạng viễn thông hiệu năng cao.
Ngoài ra, còn có các chuẩn khác như XFP (10 Gigabit Small Form Factor Pluggable), lớn hơn SFP+ một chút và cũng hỗ trợ 10 Gbps, hay CFP (C form-factor pluggable) dành cho các ứng dụng 100 Gbps và 400 Gbps với kích thước lớn hơn.
So sánh ưu nhược điểm giữa các loại mô đun quang
Việc lựa chọn giữa các loại mô đun quang phụ thuộc vào sự cân bằng giữa các yếu tố kỹ thuật và chi phí.
Tốc độ truyền: Đây là yếu tố khác biệt rõ ràng nhất. SFP bị giới hạn ở khoảng 1-2.5 Gbps. SFP+ là tiêu chuẩn cho 10 Gbps. QSFP+, QSFP28, và các phiên bản mới hơn phục vụ cho các mức tốc độ 40 Gbps, 100 Gbps, và cao hơn nữa. Nhu cầu băng thông của bạn sẽ là yếu tố quyết định đầu tiên.
Khoảng cách truyền: Khoảng cách không chỉ phụ thuộc vào form factor (SFP hay QSFP) mà còn phụ thuộc vào loại laser, loại cáp quang và bước sóng sử dụng. Ví dụ, một mô đun SFP cũng có nhiều phiên bản: SX (short-reach, dùng cáp đa mode, khoảng cách vài trăm mét), LX (long-reach, dùng cáp đơn mode, lên đến 10km), hay ZX (extended-reach, lên đến 80km). Do đó, khi so sánh, bạn cần xem xét cả thông số kỹ thuật chi tiết của từng mô đun, không chỉ là tên gọi chung.
Mức tiêu thụ năng lượng: Tốc độ càng cao, công nghệ xử lý càng phức tạp, và mô đun thường tiêu thụ nhiều năng lượng hơn. Một mô đun QSFP28 (100G) sẽ tiêu thụ nhiều điện năng hơn đáng kể so với một mô đun SFP (1G). Trong một trung tâm dữ liệu với hàng nghìn cổng kết nối, sự khác biệt này có thể ảnh hưởng lớn đến chi phí vận hành và yêu cầu về hệ thống làm mát.
Chi phí và mật độ cổng: SFP và SFP+ có chi phí thấp hơn và cho phép mật độ cổng cao hơn trên một thiết bị chuyển mạch 1U do kích thước nhỏ gọn. QSFP và các form factor lớn hơn có chi phí cao hơn trên mỗi mô đun, nhưng lại cung cấp băng thông tổng hợp lớn hơn trên mỗi cổng, giúp tối ưu hóa không gian và chi phí cho các kết nối tốc độ cực cao.
Ưu điểm của mô đun quang so với cáp đồng truyền thống
Trong nhiều thập kỷ, cáp đồng là nền tảng của mạng máy tính. Tuy nhiên, với sự bùng nổ của dữ liệu, cáp quang kết hợp với mô đun quang đã chứng tỏ những ưu điểm vượt trội không thể phủ nhận.
Tốc độ truyền cao và băng thông rộng
Đây là lợi thế lớn nhất và rõ ràng nhất của hệ thống quang. Tín hiệu trong cáp đồng là các electron di chuyển qua một môi trường kim loại, chúng bị giới hạn bởi điện trở và các yếu tố vật lý khác. Trong khi đó, tín hiệu trong cáp quang là các photon ánh sáng, di chuyển với tốc độ tiệm cận tốc độ ánh sáng trong chân không. Điều này cho phép truyền tải dữ liệu với tốc độ cao hơn rất nhiều.
Băng thông (bandwidth) là lượng dữ liệu có thể được truyền qua một kết nối trong một đơn vị thời gian. Cáp quang có băng thông lớn hơn cáp đồng hàng nghìn lần. Bạn có thể hình dung cáp đồng giống như một con đường làng nhỏ, chỉ cho phép một vài chiếc xe qua lại cùng lúc. Ngược lại, cáp quang giống như một siêu xa lộ nhiều làn xe, cho phép hàng triệu chiếc xe (bit dữ liệu) di chuyển đồng thời. Ưu điểm này đặc biệt quan trọng đối với các ứng dụng đòi hỏi nhiều băng thông như streaming video chất lượng cao, điện toán đám mây, và các trung tâm dữ liệu lớn.
Khả năng chống nhiễu và truyền xa hiệu quả hơn
Một trong những nhược điểm cố hữu của cáp đồng là sự nhạy cảm với nhiễu điện từ (Electromagnetic Interference – EMI). Các nguồn nhiễu như động cơ điện, đường dây điện cao thế, hoặc thậm chí các dây cáp khác chạy song song có thể làm hỏng hoặc làm suy yếu tín hiệu điện, gây ra lỗi dữ liệu. Tín hiệu ánh sáng trong cáp quang hoàn toàn miễn nhiễm với EMI vì nó không dựa trên dòng điện. Điều này làm cho kết nối quang trở nên cực kỳ ổn định và đáng tin cậy, ngay cả trong các môi trường công nghiệp hoặc những nơi có nhiều thiết bị điện tử hoạt động.
Bên cạnh đó, tín hiệu điện trong cáp đồng bị suy hao (attenuation) rất nhanh khi khoảng cách tăng lên. Thông thường, một cáp Ethernet đồng chỉ có thể hoạt động hiệu quả trong khoảng cách tối đa 100 mét. Sau khoảng cách này, tín hiệu trở nên quá yếu và cần các thiết bị lặp (repeater) để khuếch đại. Ngược lại, tín hiệu ánh sáng trong cáp quang đơn mode (single-mode) có thể di chuyển hàng chục, thậm chí hàng trăm kilomet mà không cần khuếch đại. Khả năng truyền xa vượt trội này làm cho công nghệ quang trở thành lựa chọn duy nhất cho việc kết nối các tòa nhà, các thành phố và các châu lục với nhau.
Ứng dụng của mô đun quang trong công nghệ thông tin và viễn thông
Nhờ những ưu điểm vượt trội, mô đun quang đã trở thành một thành phần không thể thiếu trong hầu hết các lĩnh vực của ngành CNTT và viễn thông hiện đại. Chúng có mặt ở khắp mọi nơi, từ văn phòng nhỏ của bạn cho đến những hệ thống mạng toàn cầu phức tạp nhất.
Ứng dụng trong hệ thống mạng doanh nghiệp, trung tâm dữ liệu
Trong môi trường doanh nghiệp, mô đun quang được sử dụng để xây dựng một hệ thống mạng nội bộ (LAN) tốc độ cao và đáng tin cậy. Chúng thường được dùng để kết nối các switch truy cập ở các tầng khác nhau với switch lõi (core switch) trong phòng máy chủ, tạo thành đường trục (backbone) của mạng. Các kết nối này, thường là 1 Gbps (SFP) hoặc 10 Gbps (SFP+), đảm bảo luồng dữ liệu giữa các phòng ban được thông suốt.
Tại các trung tâm dữ liệu (data center), vai trò của mô đun quang còn quan trọng hơn gấp bội. Đây là nơi tập trung hàng nghìn máy chủ, hệ thống lưu trữ và thiết bị mạng, tất cả đều cần giao tiếp với nhau ở tốc độ cực cao. Mô đun quang, đặc biệt là các loại QSFP+ (40G) và QSFP28 (100G), được sử dụng để kết nối máy chủ với switch ở đỉnh tủ rack (Top-of-Rack switch), và kết nối các switch này với nhau trong kiến trúc mạng spine-leaf. Chúng đảm bảo độ trễ thấp và băng thông khổng lồ, yếu tố sống còn cho các ứng dụng như điện toán đám mây, phân tích dữ liệu lớn (Big Data) và trí tuệ nhân tạo (AI).
Ứng dụng trong mạng viễn thông, internet cáp quang, truyền dẫn dài
Đối với các nhà cung cấp dịch vụ viễn thông và Internet (ISP), mô đun quang là nền tảng của toàn bộ hạ tầng mạng. Chúng được sử dụng trong các mạng đô thị (Metro Ethernet) để kết nối các khu vực khác nhau trong một thành phố, và trong các mạng diện rộng (WAN) để kết nối các thành phố và quốc gia. Các mô đun quang chuyên dụng cho truyền dẫn dài (long-haul), sử dụng công nghệ như DWDM (Dense Wavelength Division Multiplexing), cho phép truyền nhiều kênh tín hiệu trên cùng một sợi cáp quang, đẩy tổng dung lượng lên đến hàng terabit mỗi giây.
Khi bạn sử dụng dịch vụ Internet cáp quang tại nhà (Fiber-to-the-Home – FTTH), tín hiệu từ nhà cung cấp dịch vụ cũng được truyền qua một chuỗi các thiết bị sử dụng mô đun quang. Từ tổng đài trung tâm đến các điểm phân phối khu vực và cuối cùng là đến modem quang tại nhà bạn, tất cả đều dựa vào công nghệ chuyển đổi quang-điện để mang lại trải nghiệm Internet tốc độ cao. Ngay cả các tuyến cáp quang ngầm dưới biển kết nối các lục địa cũng sử dụng các bộ thu phát quang cực kỳ phức tạp và bền bỉ để duy trì liên lạc toàn cầu.
Các vấn đề thường gặp khi sử dụng mô đun quang
Mặc dù công nghệ quang mang lại hiệu suất vượt trội, việc triển khai và vận hành nó cũng đòi hỏi sự cẩn thận và kiến thức kỹ thuật. Nếu không, người dùng có thể gặp phải một số vấn đề phổ biến gây ảnh hưởng đến hiệu suất mạng.
Lỗi tín hiệu do lắp đặt và bảo trì không đúng cách
Đây là nguyên nhân gây ra phần lớn các sự cố mạng quang. Một trong những lỗi phổ biến nhất là đầu nối cáp quang bị bẩn. Bề mặt đầu nối (ferrule) của cáp quang cần phải sạch tuyệt đối. Một hạt bụi nhỏ, một vết dầu từ dấu vân tay cũng có thể che khuất một phần lớn lõi sợi quang, gây suy hao tín hiệu nghiêm trọng hoặc thậm chí làm mất kết nối hoàn toàn. Luôn sử dụng dụng cụ vệ sinh chuyên dụng cho đầu nối quang trước mỗi lần cắm là một quy tắc vàng.
Một lỗi khác là cáp quang bị uốn cong quá mức. Mỗi loại cáp quang đều có một thông số gọi là “bán kính uốn cong tối thiểu” (minimum bend radius). Nếu bạn uốn cáp gắt hơn giới hạn này, ánh sáng bên trong có thể bị rò rỉ ra ngoài hoặc phản xạ ngược trở lại, gây mất tín hiệu. Việc đi dây cáp cẩn thận, tránh dẫm đạp hoặc kẹp cáp là rất quan trọng.
Cuối cùng là sử dụng sai loại cáp quang. Việc cắm một mô đun quang được thiết kế cho cáp đơn mode (single-mode fiber – SMF) vào một đường cáp đa mode (multi-mode fiber – MMF), hoặc ngược lại, sẽ dẫn đến hiệu suất rất kém hoặc không có tín hiệu. Luôn đảm bảo rằng mô đun quang và cáp quang phải tương thích với nhau về chủng loại (SMF/MMF) và đường kính lõi.
Hư hỏng thiết bị do môi trường và yếu tố kỹ thuật
Mô đun quang là thiết bị điện tử nhạy cảm và có thể bị hư hỏng bởi các yếu tố bên ngoài. Phóng tĩnh điện (Electrostatic Discharge – ESD) là một kẻ thù thầm lặng. Nếu bạn chạm vào các chân cắm của mô đun mà không có biện pháp chống tĩnh điện (như đeo vòng tay chống tĩnh điện), một tia lửa điện nhỏ mà mắt thường không thấy được cũng có thể làm hỏng các vi mạch bên trong.
Nhiệt độ hoạt động cũng là một yếu tố quan trọng. Các mô đun quang sinh ra nhiệt khi hoạt động, đặc biệt là các loại tốc độ cao. Nếu chúng được lắp đặt trong một thiết bị không có hệ thống thông gió, làm mát tốt, nhiệt độ quá cao sẽ làm giảm tuổi thọ và gây ra lỗi hoạt động. Đây là lý do tại sao việc quản lý luồng không khí trong các tủ rack mạng và trung tâm dữ liệu lại cực kỳ quan trọng.
Một vấn đề kỹ thuật khác là sự không tương thích. Nhiều nhà sản xuất thiết bị mạng (như Cisco, Juniper) thường “khóa” các cổng của họ để chỉ chấp nhận các mô đun quang chính hãng. Việc sử dụng mô đun của bên thứ ba không được mã hóa đúng cách có thể khiến thiết bị từ chối nhận dạng mô đun, hoặc mô đun hoạt động không ổn định, báo lỗi sai.
Các lưu ý và thực hành tốt khi sử dụng mô đun quang
Để đảm bảo hệ thống mạng quang của bạn hoạt động ổn định, hiệu quả và có tuổi thọ cao, việc tuân thủ một số nguyên tắc và thực hành tốt là điều cần thiết. Dưới đây là những lưu ý quan trọng mà bạn nên ghi nhớ.
Hướng dẫn chọn lựa mô đun phù hợp với nhu cầu
Việc lựa chọn đúng mô đun quang ngay từ đầu sẽ giúp bạn tiết kiệm thời gian, chi phí và tránh được nhiều rắc rối sau này. Hãy cân nhắc các yếu tố sau:
- Tốc độ yêu cầu: Bạn cần kết nối 1G, 10G, 40G hay 100G? Điều này sẽ quyết định form factor bạn cần (SFP, SFP+, QSFP…).
- Khoảng cách kết nối: Khoảng cách giữa hai thiết bị là bao nhiêu? Điều này sẽ quyết định loại mô đun bạn cần (ví dụ: SR cho khoảng cách ngắn, LR cho khoảng cách xa, ER/ZR cho khoảng cách rất xa).
- Loại cáp quang hiện có: Hệ thống cáp của bạn là đơn mode (SMF) hay đa mode (MMF)? Chọn mô đun tương ứng với loại cáp.
- Khả năng tương thích: Kiểm tra danh sách tương thích của nhà sản xuất switch/router để đảm bảo mô đun bạn chọn sẽ hoạt động với thiết bị của bạn. Nếu dùng mô đun của bên thứ ba, hãy chắc chắn rằng nó đã được lập trình để tương thích.
Kiểm tra và bảo trì thường xuyên
Bảo trì phòng ngừa luôn tốt hơn là khắc phục sự cố.
- Luôn đậy nắp che bụi: Khi không sử dụng, hãy luôn đậy nắp bảo vệ cho cả cổng trên mô đun và đầu nối cáp quang để tránh bụi bẩn.
- Vệ sinh trước khi kết nối: Luôn sử dụng bộ dụng cụ vệ sinh chuyên dụng (như bút lau hoặc khăn không xơ) để làm sạch đầu nối cáp quang trước khi cắm vào mô đun. Đây là bước đơn giản nhưng cực kỳ quan trọng.
- Kiểm tra công suất quang: Sử dụng máy đo công suất quang định kỳ để kiểm tra mức tín hiệu. Nếu công suất quang thấp hơn mức bình thường, đó có thể là dấu hiệu của đầu nối bẩn, cáp bị hỏng hoặc mô đun đang yếu dần.
Tránh dùng thiết bị không tương thích
Như đã đề cập, việc cắm một mô đun không tương thích vào thiết bị mạng có thể gây ra nhiều vấn đề. Mặc dù các mô đun của bên thứ ba thường có giá thành hấp dẫn hơn, hãy luôn ưu tiên các nhà cung cấp uy tín, những người có thể đảm bảo và chứng minh được sản phẩm của họ tương thích 100% với hệ thống của bạn. Đọc kỹ các bài đánh giá, yêu cầu kiểm tra thử hoặc chọn các nhà cung cấp có chính sách bảo hành và hỗ trợ kỹ thuật rõ ràng. Đầu tư vào một sản phẩm tương thích và đáng tin cậy sẽ giúp bạn tránh được những giờ khắc phục sự cố đau đầu trong tương lai.
Kết luận
Qua những phân tích chi tiết, chúng ta có thể thấy rằng mô đun quang không chỉ là một linh kiện nhỏ bé cắm vào thiết bị mạng. Nó chính là trái tim của hạ tầng truyền thông quang học, là cầu nối thiết yếu cho phép chúng ta khai thác sức mạnh của ánh sáng để truyền tải dữ liệu. Từ định nghĩa cơ bản, cấu tạo phức tạp bên trong, cho đến chức năng chuyển đổi tín hiệu và vai trò then chốt trong việc đảm bảo tốc độ và sự ổn định, mô đun quang đã và đang định hình nên thế giới kết nối hiện đại. Nó là nhân tố không thể thiếu trong mọi hệ thống, từ mạng doanh nghiệp, trung tâm dữ liệu cho đến mạng lưới viễn thông toàn cầu.
Trong bối cảnh nhu cầu về băng thông và tốc độ không ngừng gia tăng, việc đầu tư và áp dụng công nghệ quang học không còn là một lựa chọn, mà là một yêu cầu tất yếu để nâng cao hiệu suất và khả năng cạnh tranh. Bằng cách hiểu rõ về các loại mô đun quang và lựa chọn giải pháp phù hợp, bạn đang xây dựng một nền tảng vững chắc cho tương lai, sẵn sàng đối mặt với những thách thức về dữ liệu trong kỷ nguyên số.
Hy vọng bài viết này từ Bùi Mạnh Đức đã cung cấp cho bạn những kiến thức hữu ích và một cái nhìn toàn diện về mô đun quang. Bước tiếp theo cho bạn có thể là tìm hiểu sâu hơn về các chuẩn mô đun quang cụ thể cho dự án của mình, hoặc tham khảo ý kiến của các chuyên gia kỹ thuật để có được giải pháp tối ưu nhất. Chúc bạn thành công trên hành trình xây dựng và phát triển hệ thống mạng của mình
