Bạn đã bao giờ tự hỏi sợi cáp kết nối máy tính của mình với mạng Internet có cấu tạo như thế nào chưa? Trung tâm của kết nối quen thuộc đó chính là đầu nối RJ45 là gì, một thành phần nhỏ bé nhưng đóng vai trò cực kỳ quan trọng trong thế giới mạng máy tính hiện đại. Dù xuất hiện ở khắp mọi nơi, từ gia đình đến các trung tâm dữ liệu khổng lồ, không phải ai cũng hiểu rõ RJ45 là gì và tại sao nó lại không thể thiếu. Sự thiếu hiểu biết này có thể dẫn đến những sự cố mạng không đáng có hoặc lúng túng khi cần tự mình xử lý kết nối. Bài viết này sẽ là kim chỉ nam, cung cấp cho bạn kiến thức toàn diện về đầu nối RJ45, từ định nghĩa, cấu tạo chi tiết, vai trò, cho đến cách lắp đặt và khắc phục sự cố hiệu quả.
Hãy cùng Bùi Mạnh Đức khám phá thế giới của những kết nối mạng và làm chủ công nghệ ngay trong tầm tay. Chúng ta sẽ cùng nhau tìm hiểu về khái niệm cơ bản, vai trò trong mạng LAN là gì, cách phân biệt, các ứng dụng phổ biến, hướng dẫn lắp đặt chi tiết và những lưu ý quan trọng để đảm bảo một hệ thống mạng ổn định và bền bỉ.
RJ45 là gì? Định nghĩa và khái niệm cơ bản
Khái niệm đầu nối RJ45
RJ45 là viết tắt của “Registered Jack 45”, một loại đầu nối vật lý tiêu chuẩn được sử dụng phổ biến nhất để kết nối các thiết bị trong mạng Ethernet là gì. Thuật ngữ “Registered Jack” (Jack đã đăng ký) bắt nguồn từ một hệ thống tiêu chuẩn hóa của Ủy ban Truyền thông Liên bang Hoa Kỳ (FCC) dành cho các đầu nối trong ngành viễn thông. Con số 45 chỉ định một giao diện chuẩn cụ thể trong danh sách này.
Về cơ bản, RJ45 là một đầu nối mô-đun 8 chân, nghĩa là nó có 8 vị trí cho 8 sợi dây dẫn nhỏ bên trong dây cáp mạng là gì. Thiết kế này cho phép truyền tải dữ liệu với tốc độ cao và ổn định, trở thành lựa chọn hàng đầu cho hầu hết các kết nối mạng có dây ngày nay, từ máy tính cá nhân, router là gì, switch là gì cho đến các thiết bị chuyên dụng khác.

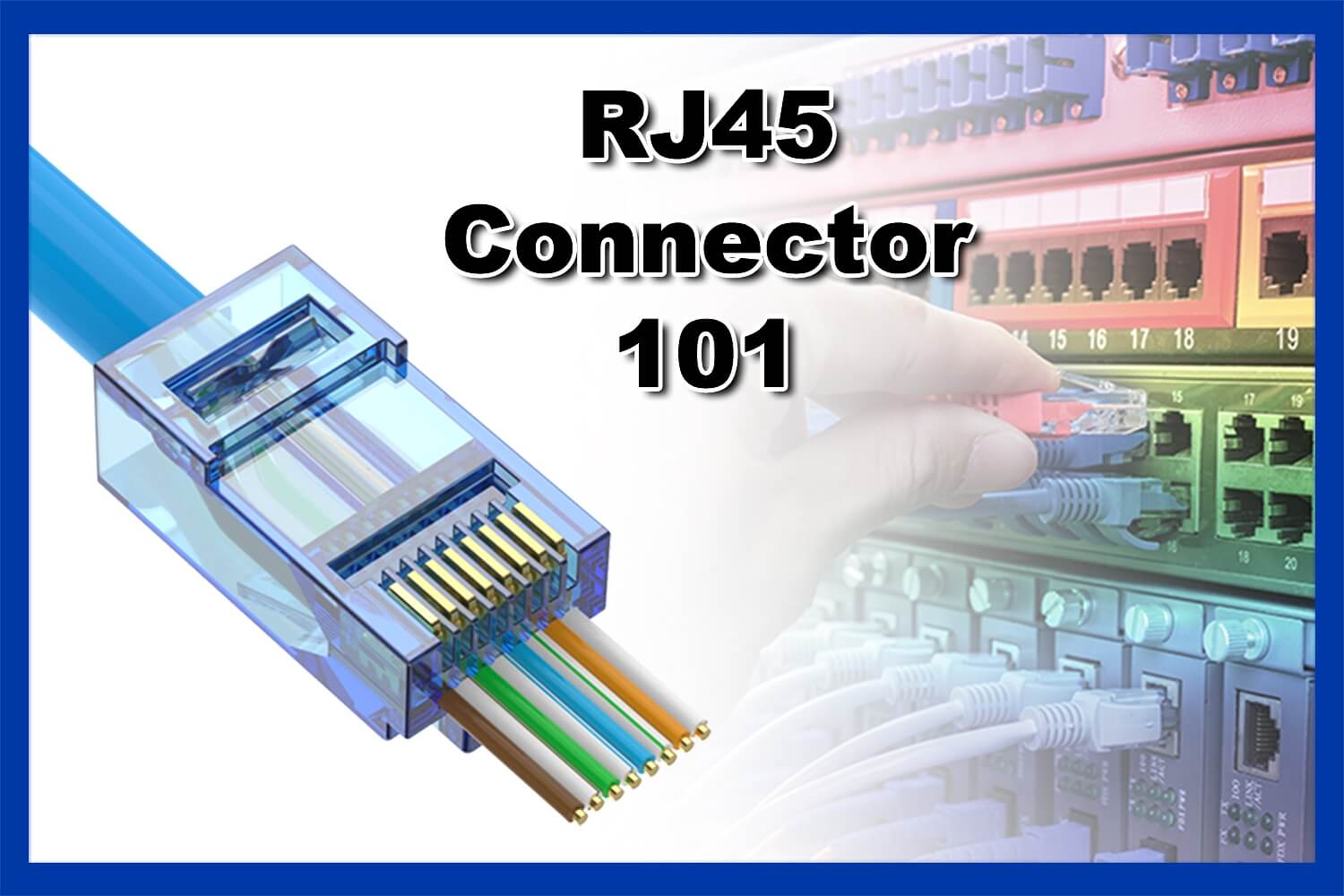

Cấu tạo chi tiết của đầu nối RJ45
Một đầu nối RJ45 trông khá đơn giản nhưng cấu tạo bên trong lại được thiết kế rất chính xác để đảm bảo hiệu suất truyền tín hiệu. Cấu tạo vật lý của nó bao gồm ba phần chính: thân nhựa, các chân cắm (pins) và các khe nối dây.
Thân nhựa thường được làm từ nhựa trong suốt hoặc có màu, có độ bền cao để bảo vệ các linh kiện bên trong và giúp người dùng dễ dàng quan sát thứ tự dây. Phần quan trọng nhất là 8 chân cắm kim loại (thường được mạ vàng để tăng khả năng tiếp xúc và chống ăn mòn) nằm ở mặt trên của đầu nối. Khi được bấm vào cáp mạng, 8 chân này sẽ tiếp xúc trực tiếp với 8 lõi dây đồng bên trong cáp Ethernet.
Bên trong, có 8 rãnh nhỏ để người dùng sắp xếp 8 sợi dây cáp theo một trật tự màu nhất định trước khi dùng kìm bấm mạng. Mỗi chân và mỗi sợi dây có một vai trò riêng trong việc gửi và nhận tín hiệu dữ liệu, đảm bảo thông tin được truyền đi một cách chính xác và nhanh chóng.
Vai trò của RJ45 trong hệ thống mạng LAN
Đầu nối RJ45 không chỉ là một miếng nhựa và kim loại, nó là cầu nối thiết yếu giúp các thiết bị “nói chuyện” với nhau trong một mạng cục bộ (LAN). Tầm quan trọng của nó thể hiện rõ ràng trong cả môi trường doanh nghiệp và gia đình.
RJ45 kết nối cáp Ethernet như thế nào?
Ứng dụng chính và quen thuộc nhất của RJ45 là dùng để bấm vào hai đầu của cáp Ethernet là gì, tạo ra một sợi cáp mạng hoàn chỉnh. Sợi cáp này sau đó được cắm vào các cổng Ethernet (cổng RJ45) trên các thiết bị như máy tính, laptop, router, switch, và modem là gì. Khi kết nối được thiết lập, dữ liệu có thể được truyền qua lại giữa các thiết bị.
Đầu nối RJ45 tương thích với nhiều loại cáp Ethernet khác nhau, mỗi loại hỗ trợ một tốc độ và băng thông nhất định. Các loại cáp phổ biến bao gồm Cat5, Cat5e (Category 5e), Cat6, Cat6a, và Cat7. Việc lựa chọn đúng loại cáp và bấm đầu RJ45 chuẩn xác là yếu tố quyết định đến tốc độ và sự ổn định của toàn bộ hệ thống mạng.
Tầm quan trọng của RJ45 trong mạng doanh nghiệp và gia đình
Trong môi trường gia đình, đầu nối RJ45 giúp kết nối máy tính để bàn, TV thông minh, và các thiết bị chơi game với router để truy cập Internet. Một kết nối có dây thông qua RJ45 thường mang lại tốc độ cao và độ trễ thấp hơn so với Wi-Fi, rất lý tưởng cho các hoạt động yêu cầu băng thông lớn như xem phim 4K hoặc chơi game trực tuyến.
Đối với doanh nghiệp, vai trò của RJ45 còn lớn hơn rất nhiều. Nó là nền tảng của hệ thống mạng LAN, kết nối hàng trăm, thậm chí hàng nghìn máy trạm, máy chủ, máy in, và các thiết bị khác với nhau. Một kết nối RJ45 chất lượng cao đảm bảo luồng dữ liệu của công ty được lưu thông ổn định, giảm thiểu thời gian chết và tăng hiệu suất làm việc. Sự tin cậy và tốc độ truyền tải cao của nó là yếu tố sống còn cho hoạt động kinh doanh hàng ngày.
Cách nhận biết và phân biệt đầu nối RJ45
Nhận diện đặc điểm hình dáng và kích thước
Cách dễ nhất để nhận ra đầu nối RJ45 là qua hình dáng và kích thước của nó. RJ45 có dạng hình chữ nhật, to hơn và rộng hơn đáng kể so với “người anh em” của nó là đầu nối RJ11 thường dùng cho cáp điện thoại. Cụ thể, RJ45 có 8 chân tiếp xúc (pins) ở mặt trên, trong khi RJ11 chỉ có 4 hoặc 6 chân.
Khi đặt cạnh một đầu cắm USB, bạn cũng sẽ thấy sự khác biệt rõ rệt. RJ45 có một lẫy nhựa ở phía dưới để giữ chặt đầu nối vào cổng cắm, trong khi USB có thiết kế dẹt và không có lẫy giữ kiểu này. Về màu sắc, thân nhựa của RJ45 thường trong suốt, cho phép bạn nhìn thấy 8 sợi dây màu bên trong, đây cũng là một đặc điểm nhận dạng quan trọng.
Phân loại RJ45 theo chuẩn và mục đích sử dụng
Trong kỹ thuật mạng, người ta thường phân loại cách bấm đầu RJ45 thành hai loại chính dựa trên thứ tự sắp xếp màu dây: cáp thẳng (Straight-through) và cáp chéo (Crossover). Việc hiểu rõ hai loại này giúp bạn kết nối đúng các thiết bị với nhau.
Cáp thẳng (Straight-through) là loại phổ biến nhất. Ở loại này, thứ tự màu dây ở cả hai đầu RJ45 là giống hệt nhau (thường theo chuẩn T568B hoặc T568A). Cáp thẳng được sử dụng để kết nối các thiết bị khác loại với nhau, ví dụ như kết nối máy tính với switch là gì hoặc router. Đây là loại cáp bạn thường thấy bán sẵn trên thị trường.
Cáp chéo (Crossover) có thứ tự màu dây ở hai đầu khác nhau (một đầu chuẩn T568A, đầu kia chuẩn T568B). Mục đích của nó là “chéo” các đường truyền và nhận tín hiệu, cho phép hai thiết bị cùng loại giao tiếp trực tiếp với nhau mà không cần thông qua một thiết bị trung gian như switch. Ví dụ, bạn có thể dùng cáp chéo để kết nối trực tiếp hai máy tính với nhau. Tuy nhiên, ngày nay hầu hết các thiết bị mạng hiện đại đều có tính năng Auto-MDI/MDIX, có thể tự động nhận diện và điều chỉnh, vì vậy vai trò của cáp chéo đã giảm đi nhiều.
Ứng dụng phổ biến của RJ45 trong kết nối cáp Ethernet
Nhờ tính linh hoạt và độ tin cậy, đầu nối RJ45 đã trở thành một phần không thể thiếu trong nhiều lĩnh vực công nghệ. Dưới đây là những ứng dụng phổ biến nhất của nó.
- Mạng LAN gia đình và văn phòng: Đây là ứng dụng cơ bản nhất. RJ45 được dùng để kết nối máy tính bàn, laptop, máy in mạng và các thiết bị khác vào hệ thống mạng LAN cục bộ, cung cấp kết nối Internet ổn định và nhanh chóng.
- Kết nối các thiết bị mạng: Modem là gì, router là gì và switch là gì là trái tim của mọi hệ thống mạng. Các thiết bị này đều sử dụng cổng RJ45 để giao tiếp với nhau và phân phối kết nối đến các thiết bị cuối.
- Hệ thống camera IP và thiết bị IoT: Nhiều hệ thống camera an ninh IP hiện đại sử dụng kết nối RJ45. Công nghệ PoE (Power over Ethernet) thậm chí còn cho phép truyền cả dữ liệu và nguồn điện qua cùng một sợi cáp Ethernet, giúp việc lắp đặt camera trở nên đơn giản hơn bao giờ hết. Tương tự, nhiều thiết bị Internet of Things (IoT) cũng dùng RJ45 để có kết nối mạng ổn định.
- Kết nối mạng trong các trung tâm dữ liệu (Data Center): Tại các trung tâm dữ liệu, nơi hiệu suất và độ tin cậy được đặt lên hàng đầu, hàng nghìn máy chủ và thiết bị lưu trữ được kết nối với nhau thông qua cáp Ethernet với đầu nối RJ45. Các loại cáp hiệu suất cao như Cat6a hay Cat7 được sử dụng để đảm bảo tốc độ truyền tải lên đến 10 Gbps hoặc cao hơn.
Hướng dẫn lắp đặt và sử dụng RJ45 hiệu quả
Chuẩn bị dụng cụ và vật liệu cần thiết
Để bắt đầu, bạn cần chuẩn bị đầy đủ các công cụ và vật liệu sau:
- Kìm bấm mạng: Đây là công cụ quan trọng nhất, dùng để bấm chặt các chân kim loại của đầu RJ45 vào lõi dây cáp.
- Cáp Ethernet: Chọn loại cáp phù hợp với nhu cầu (ví dụ: Cat5e hoặc Cat6).
- Đầu nối RJ45: Chuẩn bị vài đầu nối dự phòng cho những lần thử đầu tiên.
- Máy test cáp mạng (Cable Tester): Dụng cụ này giúp bạn kiểm tra xem cáp đã được bấm đúng chuẩn và hoạt động tốt chưa.
- Dao tuốt vỏ cáp (tùy chọn): Nhiều kìm bấm mạng đã tích hợp sẵn lưỡi dao này.
Các bước lắp đặt đầu RJ45 chuẩn
Sau khi đã có đủ dụng cụ, hãy thực hiện theo các bước sau. Chúng ta sẽ bấm cáp theo chuẩn T568B, là chuẩn phổ biến nhất hiện nay.
- Tuốt vỏ cáp: Dùng kìm hoặc dao tuốt, cẩn thận cắt và tháo một đoạn vỏ nhựa bên ngoài của cáp Ethernet, dài khoảng 2-3 cm. Lưu ý không làm đứt các sợi dây lõi bên trong.
- Gỡ xoắn và xếp dây: Bên trong, bạn sẽ thấy 4 cặp dây xoắn vào nhau (tổng cộng 8 sợi). Hãy gỡ xoắn và vuốt thẳng chúng ra. Sau đó, sắp xếp chúng theo đúng thứ tự màu của chuẩn T568B: Trắng cam – Cam – Trắng xanh lá – Xanh dương – Trắng xanh dương – Xanh lá – Trắng nâu – Nâu.
- Cắt bằng đầu dây: Giữ chặt các sợi dây đã xếp đúng thứ tự, dùng lưỡi cắt trên kìm bấm mạng để cắt bằng đầu tất cả 8 sợi dây. Đoạn dây thừa ra sau khi cắt nên dài khoảng 1.5 cm.
- Đưa dây vào đầu RJ45: Cầm đầu RJ45 với lẫy nhựa hướng xuống dưới. Nhẹ nhàng nhưng dứt khoát luồn cả 8 sợi dây đã xếp thẳng hàng vào bên trong đầu nối cho đến khi chúng chạm tới điểm cuối cùng. Hãy nhìn qua lớp vỏ trong suốt để đảm bảo thứ tự dây vẫn chính xác.
- Bấm đầu mạng: Đưa đầu RJ45 đã gắn dây vào khe bấm của kìm. Dùng lực mạnh và dứt khoát để bấm kìm. Thao tác này sẽ đẩy 8 chân kim loại ghim chặt vào 8 lõi dây, tạo ra kết nối điện.
- Kiểm tra: Cắm hai đầu cáp vừa bấm vào máy test mạng. Nếu tất cả các đèn tín hiệu từ 1 đến 8 đều sáng tuần tự, xin chúc mừng, bạn đã bấm cáp thành công!
Mẹo sử dụng và bảo quản đầu RJ45 bền lâu
Để kết nối mạng của bạn luôn ổn định, việc bảo quản đầu nối RJ45 cũng rất quan trọng. Đầu tiên, tránh bẻ gập hoặc uốn cong quá mức phần cáp ngay sát đầu nối, vì điều này có thể làm gãy các lõi dây bên trong. Khi cắm hoặc rút cáp, hãy bóp nhẹ vào lẫy nhựa thay vì giật mạnh.
Giữ cho đầu nối và cổng cắm luôn khô ráo, sạch sẽ, tránh xa môi trường ẩm ướt hoặc nhiều bụi bẩn có thể gây ăn mòn các chân tiếp xúc. Nếu có thể, hãy sử dụng các loại nắp che bụi cho các cổng mạng không sử dụng. Việc bảo dưỡng đơn giản này sẽ giúp kéo dài tuổi thọ của cả đầu nối và thiết bị, đảm bảo kết nối bền bỉ theo thời gian.
Lưu ý khi lựa chọn và bảo trì đầu nối RJ45
Việc lựa chọn và bảo trì đúng cách đầu nối RJ45 sẽ ảnh hưởng trực tiếp đến hiệu suất và độ tin cậy của toàn bộ hệ thống mạng.
Khi mua đầu nối RJ45, hãy chú ý chọn loại phù hợp với cáp mạng là gì bạn đang sử dụng. Ví dụ, đầu RJ45 dành cho cáp Cat6 thường có các rãnh dẫn dây được thiết kế đặc biệt để xử lý các lõi dây dày hơn của cáp Cat6. Lựa chọn sản phẩm từ các thương hiệu uy tín sẽ đảm bảo chất lượng vật liệu tốt hơn, chân kim loại được mạ vàng đủ dày để chống oxy hóa và cho tín hiệu ổn định.
Trong quá trình sử dụng, hãy thường xuyên kiểm tra trực quan các đầu nối. Nếu bạn thấy lẫy nhựa bị gãy, các chân kim loại bị xỉn màu, hoặc đầu nối bị lỏng lẻo khi cắm vào cổng, đó là dấu hiệu cho thấy đã đến lúc cần thay thế. Việc thay thế một đầu nối bị lỗi kịp thời có thể giúp bạn tránh được những sự cố mạng chập chờn khó chẩn đoán. Khi kết nối các thiết bị, hãy đảm bảo cắm đầu nối một cách dứt khoát cho đến khi nghe thấy tiếng “tách” nhỏ, xác nhận rằng lẫy đã khóa chặt vào vị trí.
Các vấn đề thường gặp và cách khắc phục
Mất tín hiệu hoặc mạng chập chờn do RJ45 lỗi
Đây là sự cố phổ biến nhất. Nguyên nhân thường đến từ việc bấm đầu mạng sai thứ tự màu dây, các chân kim loại không tiếp xúc tốt với lõi cáp, hoặc đầu nối bị lỏng sau một thời gian sử dụng. Tín hiệu mạng có thể lúc có lúc không, tốc độ truyền tải chậm bất thường.
Cách khắc phục đơn giản nhất là sử dụng máy test cáp mạng. Thiết bị này sẽ cho bạn biết chính xác dây nào đang gặp vấn đề hoặc liệu có sai thứ tự hay không. Nếu phát hiện lỗi, cách tốt nhất là cắt bỏ đầu nối cũ và bấm lại một đầu RJ45 mới, cẩn thận tuân thủ đúng các bước kỹ thuật.
Dây cáp bị hỏng hoặc gãy khi lắp đầu nối RJ45
Trong quá trình bấm mạng, đặc biệt là với những người mới, việc dùng lực quá mạnh hoặc sai kỹ thuật có thể làm gãy lẫy nhựa của đầu nối hoặc thậm chí làm đứt ngầm các lõi dây bên trong. Nếu lẫy nhựa bị gãy, đầu nối sẽ không thể giữ chặt trong cổng cắm, dẫn đến kết nối lỏng lẻo.
Để xử lý, bạn không còn cách nào khác ngoài việc cắt bỏ đầu nối đó và thực hiện lại. Lời khuyên là hãy sử dụng một chiếc kìm bấm mạng chất lượng tốt, nó sẽ giúp bạn thao tác dễ dàng và chính xác hơn. Khi tuốt vỏ cáp, hãy thật nhẹ nhàng để không làm tổn thương các lõi dây mỏng manh bên trong.
Những lưu ý và thực hành tốt nhất khi sử dụng RJ45
Để trở thành một người dùng thông thái và đảm bảo hệ thống mạng của bạn hoạt động tối ưu, hãy ghi nhớ những nguyên tắc vàng sau đây.
- Luôn đảm bảo chuẩn màu dây: Dù bạn chọn chuẩn T568A hay T568B, hãy luôn nhất quán. Việc bấm sai thứ tự màu là nguyên nhân hàng đầu gây ra lỗi kết nối.
- Không sử dụng lực quá mạnh: Từ việc tuốt vỏ, sắp xếp dây cho đến khi bấm kìm, hãy thực hiện một cách nhẹ nhàng nhưng dứt khoát. Dùng lực quá mạnh có thể làm hỏng cả cáp và đầu nối.
- Bảo quản thiết bị trong môi trường khô ráo: Độ ẩm là kẻ thù của các thiết bị điện tử. Giữ cho đầu nối, cáp và các cổng mạng luôn khô ráo để tránh rỉ sét và chập chờn tín hiệu.
- Luôn kiểm tra lại sau khi lắp đặt: Đừng bao giờ bỏ qua bước kiểm tra bằng máy test mạng. Việc này chỉ mất vài giây nhưng có thể cứu bạn khỏi nhiều giờ tìm lỗi sau này.
- Không tự ý thay đổi chuẩn kết nối: Trừ khi bạn hiểu rõ mình đang làm gì (ví dụ như tạo cáp chéo cho mục đích đặc biệt), hãy luôn tuân thủ các chuẩn kết nối thẳng thông dụng.
Kết luận
Qua bài viết chi tiết này, chúng ta đã cùng nhau khám phá toàn bộ thế giới của đầu nối RJ45. Từ định nghĩa “Registered Jack 45” đơn giản, cấu tạo 8 chân phức tạp, cho đến vai trò không thể thiếu trong việc xây dựng mạng LAN ổn định, RJ45 thực sự là một người hùng thầm lặng trong thế giới số. Nó là cầu nối vật lý cho phép dữ liệu chảy từ nhà bạn ra thế giới Internet rộng lớn, từ máy trạm của nhân viên đến hệ thống máy chủ của công ty.
Việc hiểu đúng và sử dụng đúng đầu nối RJ45 không chỉ là một kỹ năng kỹ thuật, mà còn là yếu tố then chốt để đảm bảo hiệu suất và sự ổn định của mạng. Từ việc chọn đúng loại đầu nối, bấm cáp theo chuẩn, cho đến bảo trì và khắc phục sự cố, tất cả đều góp phần tạo nên một trải nghiệm kết nối liền mạch. Bùi Mạnh Đức khuyến khích bạn đừng ngần ngại thử tự mình bấm và lắp đặt một sợi cáp mạng theo hướng dẫn. Đó là cách tốt nhất để học hỏi và nâng cao kỹ năng thực tế của mình. Hãy tiếp tục tìm hiểu thêm về các thiết bị mạng liên quan như switch, router hay các chuẩn cáp Ethernet mới để mở rộng kiến thức và ứng dụng vào công việc, cuộc sống một cách hiệu quả hơn.
